آشنایی با سقف های تیرچه بلوک

یکی از رایج ترین سقف های موجود در ایران سقف های تیرچه بلوک هستند که در این مقاله ما قصد داریم شمارا با نحوه اجرای سقف های تیرچه بلوکی و اجزای تشکیل دهنده آن آشنا کنیم. (جهت خرید بلوک سقفی یزد کلیک کنید.)
سقف های تیرچه بلوک:
به سقف هایی که از تیرچه و بلوک های سقفی سیمانی، بلوک های سقفی سفالی یا بلوک های سقفی یونولیتی ساخته می شوند سقف های تیرچه بلوکی گفته میشود. این نوع سقف ها یکی از رایج ترین سقف های موجود در ایران می باشد و از آنجایی که سقف های تیرچه بلوک جزء دال های یک طرفه به حساب می آیند بنابراین به انها سقف های دال نیز می گویند. ( دال به یک نوع سازه بتنی در ساختمان های امروزی گفته میشود که بیشتر در سقف طبقه های ساختمان به کار برده میشود. )
در ادامه این مقاله قصد داریم شما را بیشتر با این نوع سقف ها و انواع تیرچه و بلوک های سقفی آشنا کنیم:

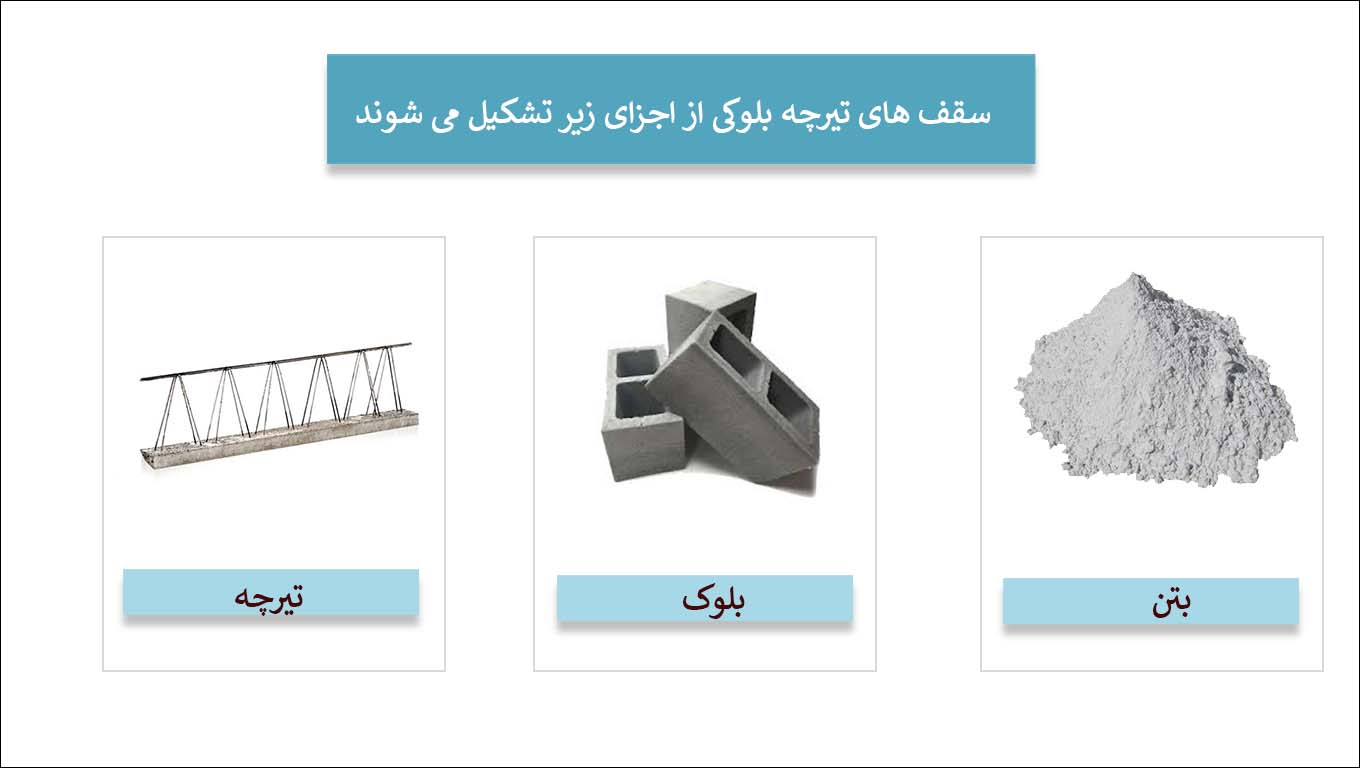

سقف های تیرچه بلوکی از اجزای زیر تشکیل می شوند:


 تیرچه
بلوک
 بتن (این بتن در بالای سقف قرار میگیرد که کار آن یکپارچه کردن و اتصال دادن تیرچه ها و دیگر اجزا به یکدیگر است.)

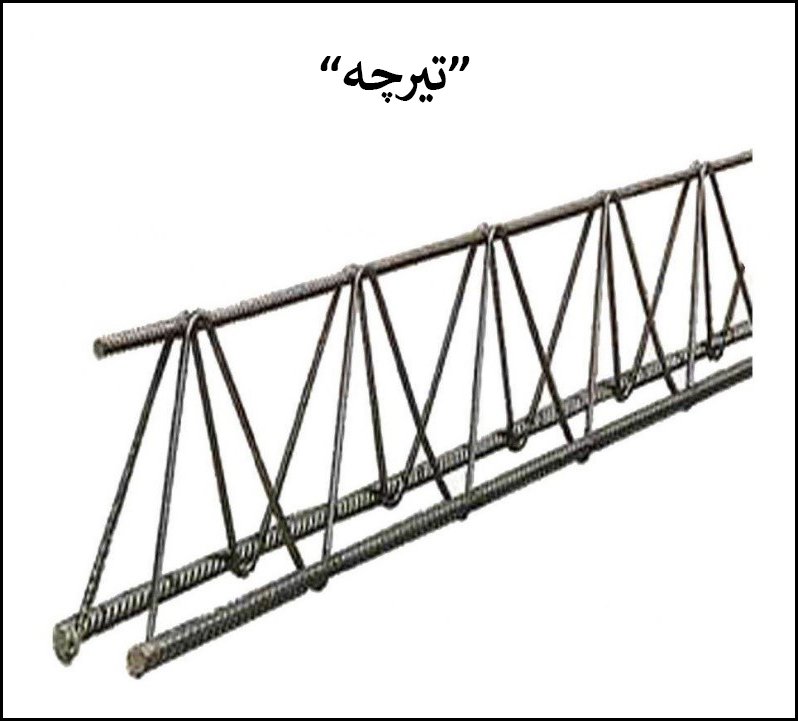

1. تیرچه:


تیرچه ها عضوی پیش ساخته هستند که از بتن وفولاد در دو نوع تیرچه خرپایی و تیرچه پیش تنیده ساخته می شوند .
تیرچه پیش ساخته خرپایی:
تیرچه های خرپایی از خرپای فولادی و پاشنه بتنی ساخته می شوند و اگر این تیرچه ها دارای قالب سفالی باشند به آنها تیرچه کفشدار نیز می گویند.
تیرچه های خرپایی برای تحمل مراحل دوگانه باربری از اجزای زیر ساخته میشوند:
• عضو کششی
• میلگردهای عرضی یا برشی
• میلگردهای بالایی یا فشاری
• بتن پاشنه

2. بلوک:

مهم ترین نقش بلوک های سقفی در سقف های تیرچه بلوکی پرکردن فضای خالی تیرچه ها است و از قسمت پایینی بلوک ها برای تامین کردن سطح مسطح به منظور انجام نازک کاری کاربرد استفاده می شود ولی درکل بلوک های سقفی در استحکام یا مقاومت سقف ها و تیرچه ها تاثیری ندارند.

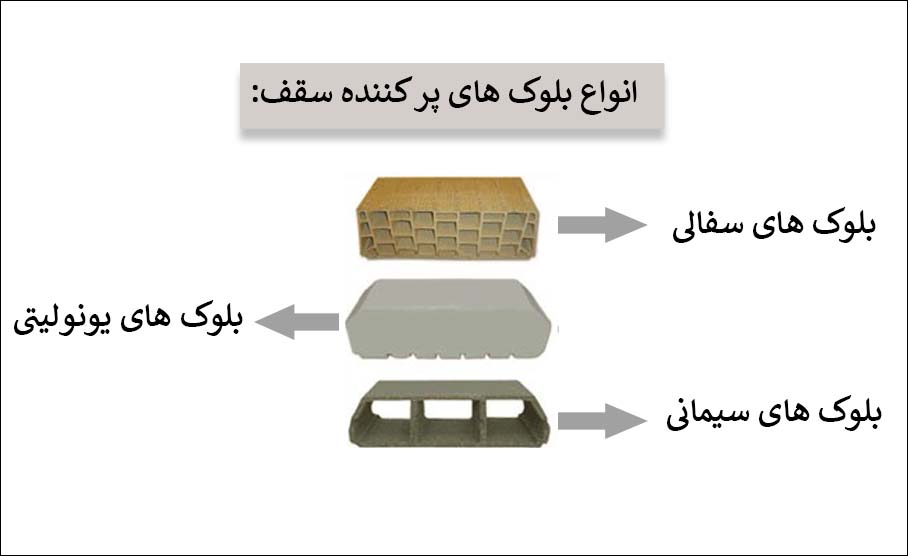

بلوک های سقفی انواع مختلفی از قبیل زیر دارند:
 بلوک های سقفی سیمانی
بلوک های سقفی سفالی
بلوک های سقفی یونولیتی

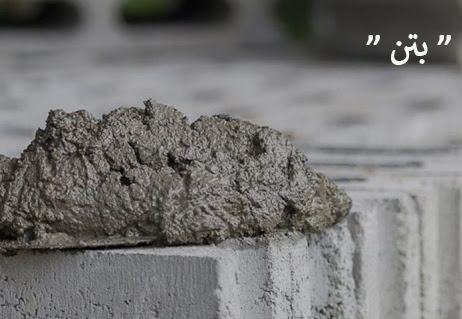

3- بتن:


در این مرحله از کار برای بتن کاری در قسمت بالایی سقف ها باید به نکات زیر توجه کرد:
تیرچه ها نباید فاصله ای بیشتر از 75 سانتی متر داشته باشند.
دانه های بتن بالایی باید ریز دانه باشند.
قبل از انجام دادن بتن کاری باید روی بلوک ها را آب پاشی کنید.
بتن بالایی نباید ضخامتی کمتر از 50 سانتی متر داشته باشد.

سعی داشتیم در این مقاله شمارا با نحوه اجرای بلوک سقفی آشنا کنیم و امیدواریم که این مقاله مورد استفاده شما عزیزان قرار بگیرد.خوشحال می شویم که نظرات خود را با ما درمیان بگذارید.
